Montageset für Stützgriff, schwarze Abdeckkappe

Das Montageset passt für den Stützgriff Art.-Nr. 250561 (siehe Zubehör)

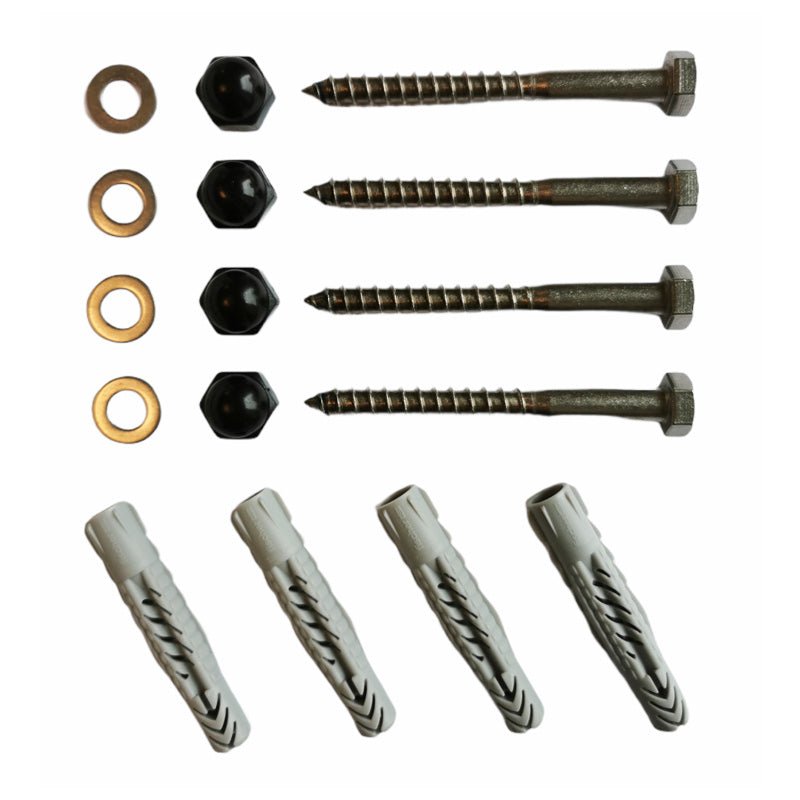

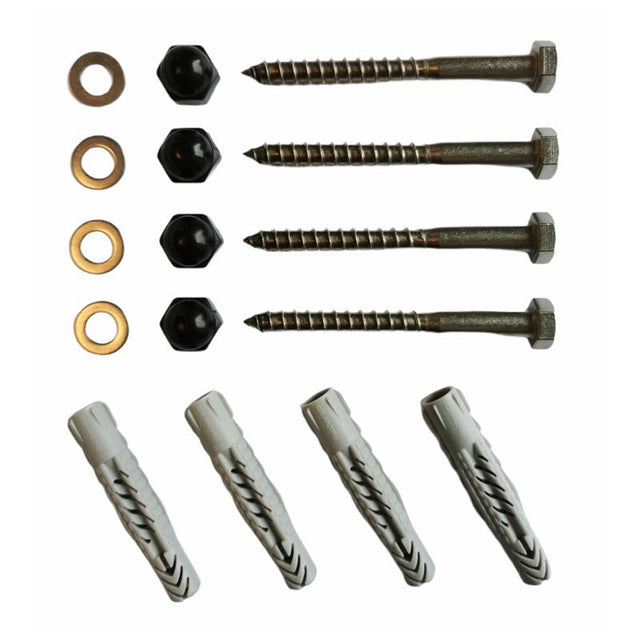

Das Montageset enthält folgende Teile:

1. 4 Stk. Nylondübel fischer, Ø 10 x 60 mm
2. 4 Stk. Schlüsselschraube Din 571 A2, 8 x 80 mm
3. 4 Stk. Unterlegscheibe Edelstahl Din 125
4. 4 Stk. Schwarze Abdeckkappen nv 13

Montage des Wandgriffs:

1. Halte den Wandgriff an der gewünschten Position an der Wand und markiere mit einem Bleistift durch die Löcher im Wandgriff.

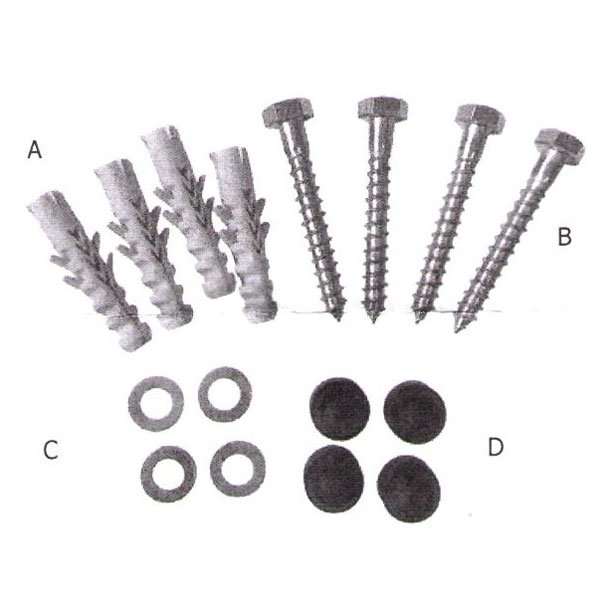

2. Bohre anschließend 4 Löcher Ø 10 mm mindestens 80 mm tief in die Wand. Danach den Nylondübel (A) mit einem Hammer einsetzen. Es ist wichtig, dass der Dübel sich nicht bewegt und bei der Montage nicht beschädigt wurde.
3. Die Unterlegscheiben (C) auf die Schlüsselschrauben (B) montieren, diese dann durch die Löcher im Wandgriff stecken und festziehen.
4. Schutzhüllen (D) auf die 4 Schraubenköpfe setzen.

WICHTIG! Vor der Nutzung des Wandgriffs überprüfen, dass er selbst bei hoher Belastung nicht bewegt werden kann. Es liegt in der Verantwortung des Monteurs, sicherzustellen, dass der Wandgriff sicher montiert ist und die Wandart und -zustand für die Montage mit diesem Montageset geeignet sind.
